RFID slangherkenning: zekerheid over de juiste slangaansluiting

Binnen productie- en procesinstallaties worden regelmatig flexibele slangen gebruikt om producten, grondstoffen of reinigingsmiddelen tussen verschillende installatieonderdelen te transporteren. Zeker wanneer meerdere slangen en aansluitpunten samenkomen op een koppelbord, is het belangrijk dat iedere slang op de juiste positie wordt aangesloten.

Een verkeerde aansluiting kan grote gevolgen hebben. Denk aan vermenging van producten, het verkeerde product in een tank, productverlies, vervuiling van leidingen of zelfs een onveilige situatie.

Met RFID slangherkenning kan automatisch worden gecontroleerd of de operator de juiste slang op de juiste positie heeft aangesloten. Het proces wordt pas vrijgegeven wanneer alle benodigde verbindingen correct zijn gemaakt.

Hoe werkt RFID slangherkenning?

Iedere slang wordt voorzien van een unieke RFID-tag. Bij de aansluitpunten op het koppelbord worden RFID-readers of antennes geplaatst. Zodra een operator een slang aansluit, herkent het systeem automatisch welke slang zich op welke positie bevindt.

Deze informatie wordt doorgegeven aan de PLC of procesbesturing. De software vergelijkt vervolgens de aangesloten slangen met de verbindingen die voor de betreffende processtap nodig zijn.

Het systeem kan daarmee direct vaststellen:

welke slang is aangesloten;
op welke positie deze slang is aangesloten;
of deze combinatie voor het gekozen proces is toegestaan;
of een benodigde slang ontbreekt;
of een slang op de verkeerde positie is aangesloten.

Pas wanneer de juiste configuratie is gedetecteerd, geeft de besturing het proces vrij.

Van operatorcontrole naar automatische procesbewaking

Zonder automatische slangherkenning is de operator vaak zelf verantwoordelijk voor het controleren van de verbindingen. Bij een overzichtelijke installatie hoeft dat geen probleem te zijn, maar naarmate het aantal slangen, producten en aansluitmogelijkheden toeneemt, neemt ook de kans op menselijke fouten toe.

Met RFID wordt deze controle onderdeel van de procesautomatisering.

Stel dat voor een bepaalde batch slang A tussen een opslagtank en aansluitpunt 4 van het koppelbord moet worden geplaatst. De operator sluit de slang aan en de RFID-identificatie wordt automatisch uitgelezen.

Wordt slang A op aansluitpunt 4 herkend? Dan is aan deze procesvoorwaarde voldaan.

Wordt daar bijvoorbeeld slang B gedetecteerd? Dan blokkeert de besturing de processtart en kan op het bedieningspaneel direct worden weergegeven welke aansluiting niet correct is.

De operator hoeft daardoor niet alleen te weten dát er iets verkeerd is aangesloten, maar kan ook gericht worden geholpen bij het corrigeren van de aansluiting.

Koppeling met PLC, HMI en recepturen

De kracht van RFID slangherkenning zit vooral in de integratie met de bestaande procesautomatisering.

De slangconfiguratie kan bijvoorbeeld worden gekoppeld aan een receptuur in de PLC of het SCADA-systeem. Voor iedere productierun is dan vooraf bekend welke verbindingen noodzakelijk zijn.

Op het HMI kan de operator vervolgens zien welke slangen moeten worden aangesloten. Het systeem controleert automatisch of de werkelijke situatie overeenkomt met de gewenste configuratie.

Hierdoor ontstaat een gecontroleerde procesvolgorde:

De operator selecteert een product, batch of recept.
Het systeem bepaalt welke slangverbindingen nodig zijn.
Op het HMI worden de benodigde aansluitingen weergegeven.
De operator sluit de slangen aan.
RFID controleert automatisch de identiteit en positie van iedere slang.
Foutieve verbindingen worden direct gemeld.
Alleen wanneer de configuratie correct is, wordt het proces vrijgegeven.

Hiermee wordt poka-yoke, oftewel foutpreventie, toegepast op een proces dat traditioneel sterk afhankelijk is van menselijke controle.

Meer mogelijkheden met RFID slangherkenning

RFID-identificatie biedt daarnaast mogelijkheden om aanvullende informatie aan een slang te koppelen. Omdat iedere slang een unieke identiteit heeft, kan deze in de software worden gekoppeld aan extra gegevens.

Denk bijvoorbeeld aan:

type slang;
toegestane producten of chemicaliën;
diameter en uitvoering;
datum van ingebruikname;
keurings- of inspectiedatum;
maximale gebruiksduur;
reinigingsstatus;
aantal gebruikscycli.

Hiermee kan het systeem niet alleen controleren waar een slang wordt aangesloten, maar ook bepalen of deze slang geschikt is voor het betreffende medium of proces.

Een correct aangesloten slang kan daardoor alsnog worden geblokkeerd wanneer deze niet geschikt is voor het geselecteerde proces of wanneer bijvoorbeeld de keuringsdatum is verlopen.

Traceerbaarheid van slangverbindingen

Wanneer de RFID-informatie wordt opgeslagen in een bovenliggend systeem, ontstaat bovendien uitgebreide traceerbaarheid van de slangverbindingen.

Per batch kan bijvoorbeeld worden geregistreerd welke slang op welk moment en op welke positie was aangesloten. Bij kwaliteitsonderzoek of een afwijking kan achteraf worden nagegaan hoe de installatie tijdens een specifieke productierun was geconfigureerd.

Dit maakt RFID slangherkenning interessant voor productieomgevingen waarin proceszekerheid, kwaliteit en traceerbaarheid een belangrijke rol spelen.

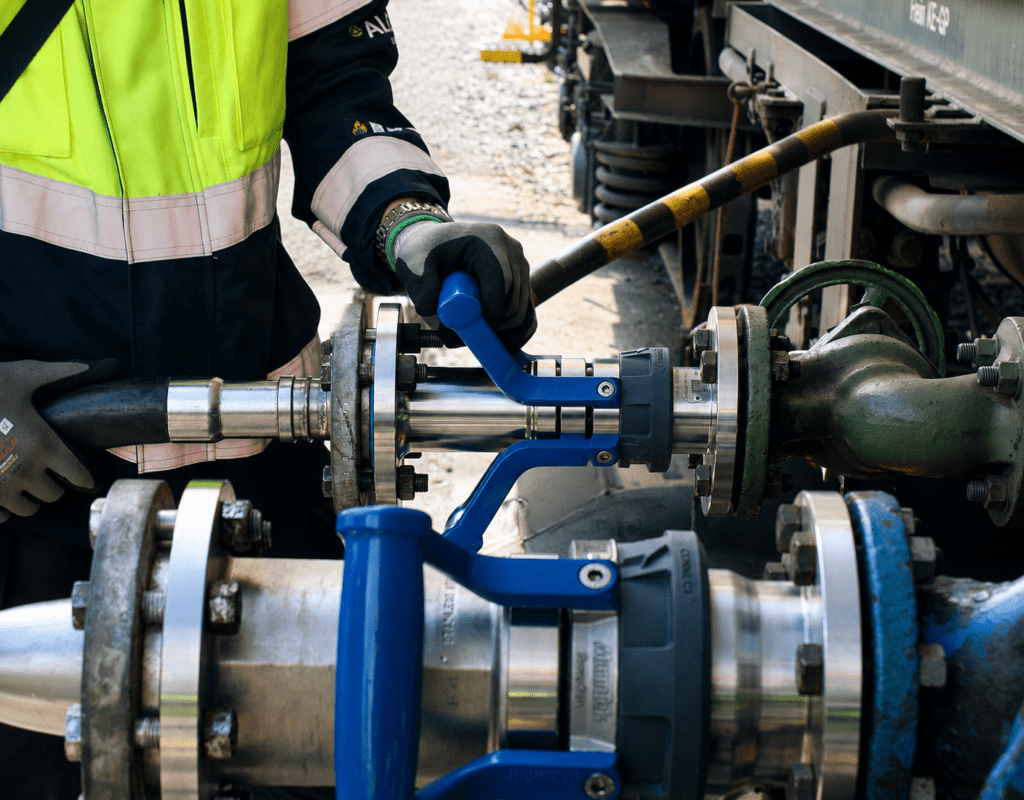

Bij welke dry break koppelingen kan RFID slangherkenning worden toegepast?

RFID slangherkenning is niet gebonden aan één specifiek merk koppeling. Het systeem kan worden geïntegreerd in installaties met verschillende typen dry break- en dry disconnect-koppelingen, waarbij de RFID-tag aan de slang of koppeling wordt gekoppeld en de herkenning bij het aansluitpunt plaatsvindt.

Dit maakt RFID slangherkenning onder andere toepasbaar bij installaties met koppelingen van bekende fabrikanten zoals:

MannTek, bijvoorbeeld Dry Disconnect Couplings (DDC);
TODO, waaronder TODO-MATIC dry break couplings;
EMCO Wheaton DRY-BREAK couplers en adapters;
OPW, waaronder Drylok, Kamvalok en Epsilon dry disconnect couplings;
Dixon, waaronder Bayloc dry disconnect couplings.

De exacte uitvoering van de RFID-herkenning wordt afgestemd op het type koppeling, de beschikbare ruimte, de constructie van het koppelbord en de omstandigheden waarin de installatie wordt gebruikt. Hierdoor kan de herkenning zowel bij nieuwe installaties worden meegenomen in het ontwerp als worden onderzocht voor toepassing bij bestaande slang- en koppelsystemen.

RFID slangherkenning integreren in uw proces?

Kruispunt Engineering kan ondersteunen bij zowel de technische uitwerking als de automatisering van RFID slangherkenning. Daarbij kijken we niet alleen naar de RFID-componenten, maar naar de complete integratie binnen het productieproces.

Van het bepalen van de juiste detectiemethode en het ontwerpen van het koppelbord tot electrical engineering, PLC-software, HMI-bediening en een eventuele koppeling met receptuur- of productiesystemen.

Zo ontstaat een geïntegreerde oplossing waarbij de operator wordt ondersteund en de installatie automatisch controleert of het proces veilig en correct kan worden gestart.

Wilt u weten of RFID slangherkenning toepasbaar is binnen uw productieproces? Neem dan contact op met Kruispunt Engineering. We denken graag mee over een passende technische oplossing.
